Prodotto
Trafilati Tondi/Piatti/Angolari
- CategoriaTrafilati
- MaterialiAcciaio trafilato, C45, S355
- ApplicazioniMeccanica, Precisione, Automazione
- DisponibilitaPronta consegna
Trafilati in acciaio di precisione: tondi, piatti e angolari pelati e rettificati. Ideali per lavorazioni meccaniche di alta precisione.
I trafilati rappresentano la soluzione ideale per applicazioni meccaniche che richiedono tolleranze dimensionali strette e superfici finite. La nostra gamma comprende tondi, piatti e angolari nelle versioni pelata e rettificata.
Disponibili nelle qualita C45, S355 e bonificato, i trafilati sono ideali per la produzione di componenti meccanici, alberi, perni e particolari di precisione. Servizio di taglio a misura su programma per ottimizzare la produzione.
Tipologie disponibili
Clicca una tipologia per consultare la tabella tecnica completa.

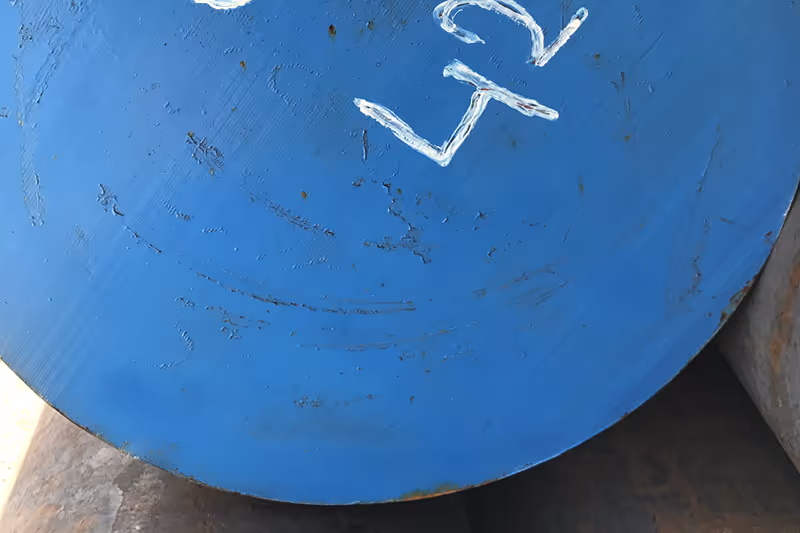

- Trafilati tondiTondi trafilati di precisione+
Diametro
mmPeso
Kg/m5 0,154 6 0,222 7 0,302 8 0,395 9 0,499 10 0,617 11 0,746 12 0,888 13 1,04 14 1,21 15 1,39 16 1,58 17 1,78 18 2,00 19 2,23 20 2,47 21 2,72 22 2,98 23 3,26 24 3,55 25 3,85 26 4,17 27 4,49 28 4,83 30 5,55 32 6,31 33 6,71 34 7,13 35 7,55 36 7,99 37 8,44 38 8,90 40 9,86 42 10,90 45 12,50 48 14,20 50 15,40 52 16,70 53 17,30 55 18,70 58 20,70 60 22,20 63 24,50 65 26,00 68 28,50 70 30,20 73 32,90 75 34,70 78 37,50 80 39,50 83 42,50 85 44,50 88 47,70 90 49,90 95 55,60 100 61,60 105 68,00 110 74,60 115 81,50 120 88,80 125 96,30 130 104 135 112 140 121 145 130 150 139 155 148 160 158 170 178 180 200 190 223 200 247 210 272 220 298 230 326 240 355 250 385 260 417 270 450 280 483 290 518 300 555 - Trafilati piattiPiatti trafilati a tolleranze strette+
DESIGNAZIONE mm PESO Kg/m 3 4 5 6 8 10 12 15 18 20 25 30 35 40 50 60 80 10 0,236 0,314 0,393 0,471 — — — — — — — — — — — — — 12 0,283 0,377 0,471 0,565 0,754 — — — — — — — — — — — — 14 0,330 0,440 0,550 0,659 0,879 — — — — — — — — — — — — 15 0,351 0,468 0,585 0,702 0,936 1,170 — — — — — — — — — — — 16 0,377 0,502 0,628 0,754 1,000 1,260 — — — — — — — — — — — 18 0,424 0,565 0,707 0,848 1,130 1,410 — — — — — — — — — — — 20 0,471 0,628 0,785 0,942 1,260 1,570 1,880 2,360 — — — — — — — — — 25 0,589 0,785 0,981 1,180 1,570 1,962 2,360 2,940 — — — — — — — — — 30 0,707 0,942 1,180 1,410 1,880 2,360 2,830 3,530 4,239 4,710 — — — — — — — 35 0,824 1,100 1,370 1,650 2,200 2,750 3,300 4,120 4,945 5,500 6,870 — — — — — — 40 0,942 1,260 1,570 1,880 2,510 3,140 3,770 4,710 5,652 6,280 7,850 9,420 — — — — — 45 1,06 — 1,77 2,12 2,83 3,53 4,24 5,30 6,36 7,07 8,83 10,60 — — — — — 50 1,18 1,57 1,96 2,36 3,14 3,93 4,71 5,89 7,06 7,85 9,81 11,80 13,74 15,70 — — — 60 1,41 1,88 2,36 2,83 3,77 4,71 5,65 7,07 8,48 9,42 11,80 14,10 — 18,80 23,60 — — 70 1,65 2,20 2,75 3,30 4,40 5,50 6,59 8,24 9,89 11,00 13,70 16,50 — 22,00 27,50 33,00 — 80 1,88 2,51 3,14 3,77 5,02 6,28 7,54 9,42 11,30 12,60 15,70 18,80 — 25,10 31,40 37,70 — 90 2,12 2,83 3,53 4,24 5,65 7,07 8,48 10,60 12,72 14,10 17,70 21,20 — 28,30 35,30 42,40 — 100 2,35 3,14 3,93 4,71 6,28 7,85 9,42 11,80 14,13 15,70 19,60 23,60 — 31,40 39,25 47,10 — 110 — — — 5,18 6,91 8,64 10,40 13,00 — 17,30 21,60 25,90 — 34,50 43,20 51,80 — 120 — 3,77 4,71 5,65 7,54 9,42 11,30 14,10 — 18,80 23,60 28,30 — 37,70 47,10 56,50 — 130 — — — 6,12 8,16 10,20 12,20 15,30 — 20,40 25,50 30,60 — 40,80 51,00 61,20 — 140 — — 5,50 6,59 8,79 11,00 13,20 16,50 — 22,00 27,50 33,00 — 44,00 55,00 66,00 — 150 — 4,71 5,89 7,06 9,42 11,80 14,10 17,70 — 23,60 29,40 35,30 — 47,10 58,90 70,60 — 160 — — 6,28 7,54 10,0 12,6 15,1 18,8 — 25,1 31,4 37,7 44,0 50,2 62,8 75,40 100,50 180 — — 7,06 8,48 11,3 14,1 17,0 21,2 — 28,3 35,3 42,4 49,5 56,5 70,65 84,80 113,04 200 — — 7,85 9,42 12,60 15,7 18,8 23,6 — 31,4 39,2 47,1 55,0 62,8 78,50 94,20 125,60 220 — — — — — 17,3 20,7 25,9 — 34,5 43,2 51,8 60,4 69,1 — — — 250 — — — — 15,7 19,6 23,6 29,4 — 39,2 49,1 58,9 68,7 78,5 98,12 — — 280 — — — — — 22,0 26,4 33,0 — 44,0 55,0 65,9 76,9 87,9 — — — 300 — — — — — 23,6 28,3 35,3 — 47,1 58,9 70,6 82,4 94,2 117,75 — — 320 — — — — — 25,1 30,1 37,7 — 50,2 62,8 75,4 87,9 100,0 — — — 350 — — — — — — 33,0 41,2 — 55,0 68,7 82,4 — — — — — 380 — — — — — — — 44,7 — 60,0 74,6 89,5 — — — — — 400 — — — — — — — 47,2 — 62,8 78,5 94,2 — 125,60 — — — - Trafilati angolariAngolari trafilati di precisione+
DESIGNAZIONE mm PESO Kg/m 3 4 5 6 6,5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 24 26 28 15 x 15 0,63 — — — — — — — — — — — — — — — — — — — — — — 20 x 20 0,88 1,14 — — — — — — — — — — — — — — — — — — — — — 25 x 25 1,12 1,46 1,78 — — — — — — — — — — — — — — — — — — — — 30 x 30 1,36 1,78 2,18 2,58 — — — — — — — — — — — — — — — — — — — 35 x 35 1,60 2,09 2,57 3,04 — — — — — — — — — — — — — — — — — — — 40 x 40 1,84 2,42 2,97 3,52 — — — — — — — — — — — — — — — — — — — 45 x 45 2,09 2,74 3,38 4,00 — 4,60 — — — — — — — — — — — — — — — — — 50 x 50 2,35 3,06 3,77 4,47 — 5,15 5,82 6,17 — — — — — — — — — — — — — — — 55 x 55 — 3,35 4,16 4,95 — 5,70 6,46 — — — — — — — — — — — — — — — — 60 x 60 — 3,70 4,57 5,42 — 6,24 7,09 — 8,69 — — — — — — — — — — — — — — 65 x 65 — 4,02 4,96 5,91 — 6,83 7,73 — — — — — — — — — — — — — — — — 70 x 70 — 4,35 5,37 6,38 — 7,38 8,36 9,34 10,30 11,20 — — — — — — — — — — — — — 75 x 75 — 4,72 5,78 6,87 — 7,94 9,03 — 11,10 — 13,10 — — — — — — — — — — — — 80 x 80 — 5,02 6,04 7,34 — 8,49 9,63 — 11,90 — 14,00 — — — — — — — — — — — — 90 x 90 — — 6,87 8,20 — 9,58 10,90 12,20 — 14,70 15,90 — — 19,50 — — — — — — — — — 100 x 100 — — 7,65 9,22 — 10,80 12,20 13,60 15,10 16,40 17,80 — 20,60 — 24,20 — — — — — — — — 110 x 110 — — — 10,20 — 11,80 13,50 — 16,60 — 19,70 — 22,80 — — — — — — — — — — 120 x 120 — — — 11,20 — 13,00 14,75 — 18,20 19,30 21,60 23,30 25,00 26,60 — — 31,50 — — — — — — 130 x 130 — — — — 12,90 13,90 15,95 17,85 19,80 21,60 23,60 — 27,20 — 30,90 — — — — — — — — 140 x 140 — — — — — — — — — — — 27,50 29,50 31,40 — 35,30 — — — — — — — 150 x 150 — — — — — — — — — — 27,20 29,40 31,60 33,80 35,90 — 40,10 — 44,20 — — — — 160 x 160 — — — — — — — — — — — — — 36,20 — 40,70 — 45,10 — — — — — 180 x 180 — — — — — — — — — — — — — 41,00 43,50 — 48,60 — 53,70 58,60 — — — 200 x 200 — — — — — — — — — — — — — 45,80 48,50 — 54,30 — 59,90 65,60 71,10 76,60 82,00
Specifiche tecniche
Clicca una voce per consultare le specifiche della tipologia.
- Tondi pelatiTondi a superficie pelata+
- ProcessoPelatura a controllo dimensionale
- FinituraSuperficie pelata, senza decarburazione
- QualitàC45, 42CrMo4, bonificati
- TolleranzeISO h9
- ApplicazioniAlberi, perni, componenti meccanici
- Tondi rettificatiTondi rettificati di alta precisione+
- ProcessoRettifica di precisione
- FinituraRa ≤ 0.8
- QualitàC45, 42CrMo4, bonificati
- TolleranzeISO h7 / h8
- ApplicazioniAlberi di precisione, mandrini, cilindri pneumatici
Servizi
Lavorazioni disponibili per Trafilati Tondi/Piatti/Angolari
Taglio a nastro
Taglio preciso di profilati, travi, tubi e tondi con segatrice a nastro. Lavorazione su misura per qualsiasi lunghezza e quantità.
Centro servizi
Grazie alle nostre collaborazioni siamo in grado di offrire una gestione completa di una commessa in tutti i suoi servizi: piegatura lamiere, calandratura lamiere, calandratura tubi e travi, zincatura a caldo. Pensiamo a tutto noi!
Richiedi informazioni
Contatta il nostro ufficio tecnico per disponibilita, prezzi e servizi di taglio su misura. Risposta garantita entro 24 ore.
